Como medir a área de um armazém?



O primeiro passo antes de iniciar o desenvolvimento de um layout, seja para instalações de armazenagem (porta-páletes, prateleiras), ou para instalar máquinas operatrizes, é sempre conhecer as características geométricas da área em que será aplicado, afim de resolver o layout da maneira mais eficaz e flexível.

É preciso ter em mente ao medir uma área, principalmente em prédios antigos e não pré-moldados, que suas paredes podem não ser ortogonais apesar da aparência. Muito provavelmente você encontrará também distâncias diferentes entre pilares.

Muito cuidado terá de ser tomado também com a presença de obstruções que muitas vezes passam despercebidas, tais como:

No piso: ralos, desníveis, degraus, canais de escoamento com grades, tampas de inspeção, áreas de piso sobre lajes que limitarão a carga possível, trilhos guia de portas de correr, etc...

Nas paredes: Será preciso observar a presença de hidrantes, de válvulas de governo (sistema de sprinklers), de caixas de comandos elétricos, de caixas de inspeção ou de passagem, de portas de emergência, de ressaltos nas posições dos pilares, de tubulação aparente (hidrantes, sprinklers, eletricidade, dados, etc...). Também é preciso olhar para cima e verificar a existência ou não de tubulações e dutos, eletrocalhas, cabeças de pilares, grades de exaustores, janelas ou venezianas de ventilação, etc...

Junto aos pilares: Verifique se não há capiteis dos pilares reduzindo o pé-direito, se não há hidrantes ou tubulações, se na raiz do pilar não há nenhum tipo de ressalto acima do piso, etc... Não se esqueça de verificar a forma (cilíndricos, quadrados, retangulares, bem como medir a secção dos pilares.

Na parte aérea, horizontalmente: Preste atenção na presença de tubulações, sprinklers, eletrocalhas, luminárias pendentes, dutos de ar condicionado, e qualquer outra obstrução que não possa ser removida. Muitas vezes a própria estrutura do telhado irá constituir algum tipo de obstrução através de tirantes, treliças, vigas, etc...

Pé direito
Quando falamos de pé-direito de um prédio, sempre nos referimos à altura livre para a instalação de porta-páletes ou outras estruturas de armazenagem, bem como para a elevação de páletes através das empilhadeiras. Portanto, o pé-direito terá de ser considerado no nível da obstrução mais baixa que não possa ser removida.

Em alguns casos de poucas obstruções localizadas, poderemos sinalizá-las de modo a aproveitar um pouco mais do pé-direito disponível. No caso de luminárias pendentes não se esqueça de verificar a possibilidade de instalá-las mais acima do nível original.

Equipamento:
Em primeiro lugar vamos falar um pouco do equipamento de medição.

O ideal é utilizar-se de uma trena a laser de boa qualidade com capacidade de no mínimo 50 metros. Esse equipamento racionalizará as medições e permitirá que um analista sózinho faça rapidamente todas as medições necessárias.

Dado que é um equipamento caro, a segunda escolha deveria ser uma trena de fita, preferencialmente em fibra de vidro, do tipo utilizado em topografia, também com comprimento de 50 metros. Nesse caso é pouco provável que se consiga fazer as medições sem ajuda de um auxiliar.
No entanto, um gancho resistente, um imã de neodímio, ou qualquer outro artifício do gênero, poderá ajudá-lo a fixar a ponta da fita em estruturas metálicas ou num ponto fixo e desse modo reduzir a necessidade de ajuda extra.

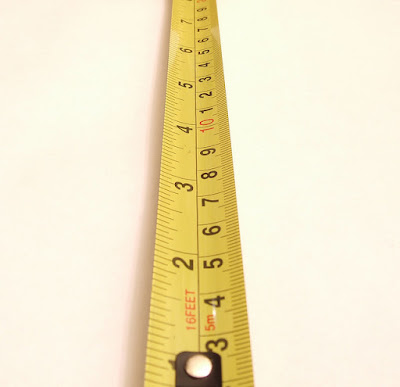

Trenas curtas aumentam os erros de medição
A utilização de trenas muito curtas – 5m ou menores, não é conveniente para a medição de grandes comprimentos porque implicará em um erro acumulado inaceitável.

Na segunda parte deste texto assumiremos que será utilizada uma trena de fita, por ser de utilização mais comum.

crédito da imagem: Padsbrother em http://www.flickr.com/photos/padsbrother/2766681720 sob licença creative commons
